大功率直流電源中電感主要的作用

2020-12-31 14:43:50

次

大功率直流電源中電感主要的作用

大功率直流電源常用的組件只是電感器，理論損耗為零，因為電流和電壓相位不同。電感器通常是能量存儲組件，并經常與輸入和輸出濾波電路中的電容器配合使用以平滑電流。電感(也稱為扼流圈)的特征在于流動電流的“非常大的慣性”。換句話說，由于磁通的連續性，電感器電流必須是連續的。否則會產生大的電壓尖峰。

大功率直流電源需要注意的事項：電感器還具有充電和放電電壓過程。電容器的電壓與電流的積分(A·秒)成比例，而電感器的電流與電壓的積分(伏·秒)成比例。只要電感器電壓發生變化，電流變化率也會變化。正向電壓使電流線性上升，反向電壓使電流線性下降。紋波電流的大小也會影響電感器和輸出電容器的大小。紋波電流通常設置為大輸出電流的10%到30%，因此對于降壓電源，通過電感器的電流的峰值將高于電源的峰值。輸出電流將增加5%至15%。對于選擇正確的電感器和輸出電容器以獲得小的輸出電壓紋波，計算正確的電感值非常重要。

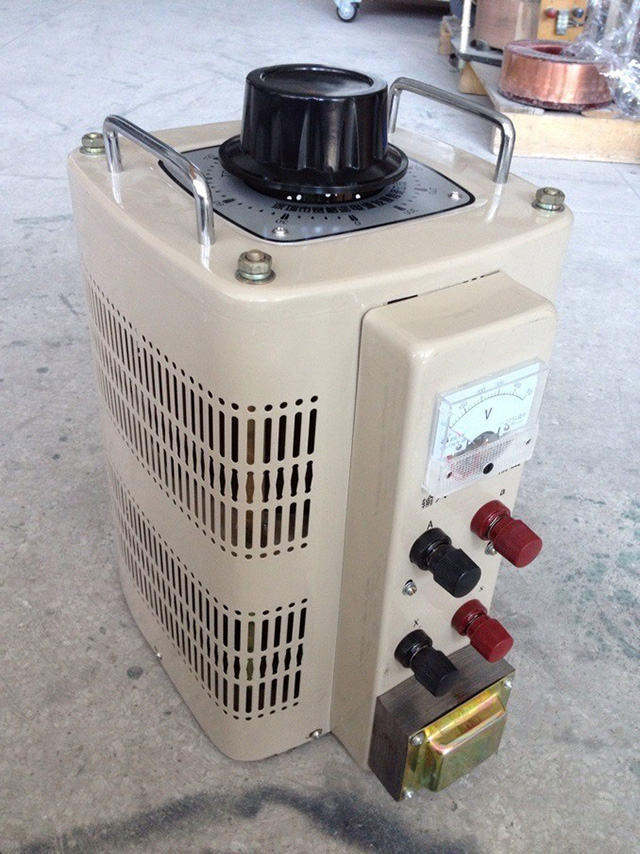

電源調壓器
