電源調壓器的分類

1、按用途分：電力變壓器；特種變壓器；儀用變壓器；試驗變壓器。

2、按繞組形式分：雙繞組變壓器；三繞組變壓器；自耦變壓器。

3、按鐵芯形式分：芯式變壓器；亮式變壓器；非晶合金變壓器。

4、按相數分：單相電源變壓器；三相電源變壓器。

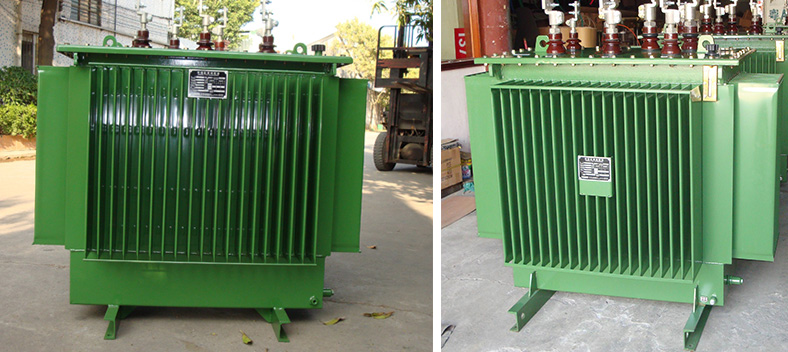

5、按冷卻方式分：干式電源變壓器；油浸式電源變壓器。

6、根據傳送功率的大小：10KVA以上為大功率；10KVA~0.5KVA為中功率；0.5KVA~25VA為小功率；25VA以下為微功率。

電源調壓器的基本參數

1、額定電壓

額定電壓分初級額定電壓和次級額定電壓。初級額定電壓是指變壓器在額定工作條件下，根據變壓器絕緣強度與溫升所規定的初級電壓有效值。對于電源變壓器而言，通常指按規定加在變壓器初級繞組上的電源電壓。次級額定電壓是指初級加有額定電壓而次級處于空載的情況下，次級輸出電壓的有效值?？傮w來說，額定電源就是指在變壓器的線圈上所允許施加的電壓，工作時不得大于規定值。

2、額定電流

在初級為額定電壓的情況下，保證初級繞組能夠正常輸人和次級繞組能夠正常輸出的電流，分別稱為初、次級額定電流。

3、額定功率

額定功率是指變壓器工作時的負載功率，是在規定的頻率和電壓下，變壓器長期工作，而不超過規定溫升的輸出功率。

4、額定頻率

額定頻率指變壓器正常工作的電壓頻率值。一般情況下額定頻率為5ohz。需要時可按40ohz、ikhz、lokhz等頻率設計變壓器。

5、空載電流

當電源變壓器次級開路時，初級繞組仍有一定的電流流過，這個電流便是變壓器的空載電流。

6、空載損耗

空載損耗指電源變壓器變壓器次級開路時，在初級測得功率損耗，主要損耗是鐵芯損耗，其次是空載電流在初級線圈銅阻上產生的損耗（銅損），這部分損耗很小。

電源變壓器質量問題的基本辨別方法

電源變壓器除檢查電壓準確度和絕緣性能之外，還要知道它的效率、負載率、發熱量等。下面介紹一種通過測定兩個參素?cái)?shù)來判別電源變壓器質量的簡單判別法。

1、空載電流的測定。

變壓器的空載電流是指初級接額定電壓，次級完全空載測得的初級電流。這個電流與進線電壓的乘積則為空載損耗，也就是指變壓器的鐵芯損耗。它是鐵芯在交流磁場中渦流損耗和磁滯損耗之和。因而，變壓器的空載電流越小，表明鐵芯的質量越好，且安培匝數設計非常合理。這種情況下，一般認為空載電流相似于鐵損耗，空載電流的大小，也就反映鐵損的大小。小于 10W的變壓器空載電流約7~15mA；100W的變壓器，空載電流約30~60mA之間，都認為正常。鐵損較大的變壓器，發熱量必然大，如果是因安培匝數設計不合理，其空載電流大增，結果造成溫升增大，其壽命也不會長。一般環形變壓器的空載電流應低于普通插片式變壓器的空載電流。

2、銅損的測定。

（1）變壓器的銅損是指初、次級導線的直流電阻造成的損耗。因此測定銅損只需將變壓器加上額定電流即可測出 I2R。測試方法如下：首先將變壓器的次級線圈兩端直接短接（有幾組要短路幾組），再將變壓器初級串入交流電流表，再與0~250V的交流調壓器相接，并接入市電。調節調壓器由0V整至使電流表讀數為變壓器的額定電流（如200VA的變壓器，額定電流為0.9A），用萬用表測出此時變壓器初級的電壓，將此電壓乘上變壓器的額定電流既為“銅損”（測量銅損時間要短，不然會損壞變壓器）。由于次級的短路，變壓器初級上的電壓必然很低。這樣，鐵芯的磁通量極小，鐵損也極小，可以忽略。故測出的I2R是很準確的。在這項測試中損耗越小，漆包線的電阻值也越小，這種變壓器的負載率也必然大。

（2）在正常情況下，鐵損和銅損之和對 500W的變壓器應小于45W。隨著變壓器的容量減小，其損耗相應增大，因?yàn)樾⌒妥儔浩鞯你~損是大于鐵損的。

從以上測定可知，變壓器的開路損耗加上短路損耗越小，則變壓器的質量越好，工作時溫升也越低，并且有很好的負載率。這樣在很短時間內，就能知道變壓器的性能好壞。
